| ชื่อแบรนด์: | RUYA |
| เลขรุ่น: | 3DT400-A |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 3-4 เดือน |
| เงื่อนไขการจ่ายเงิน: | T/T |

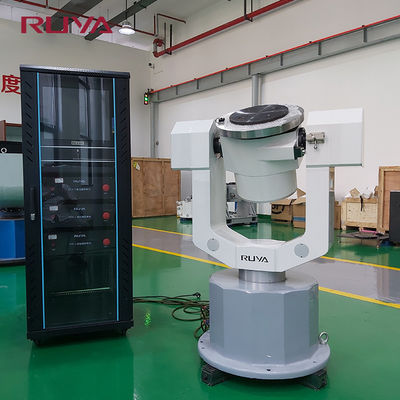

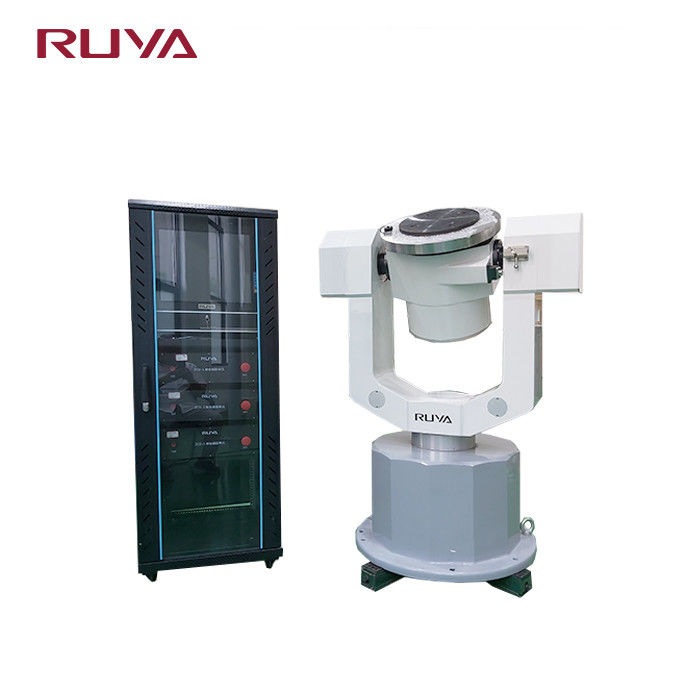

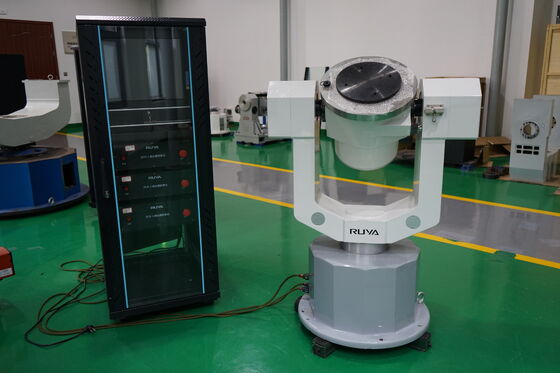

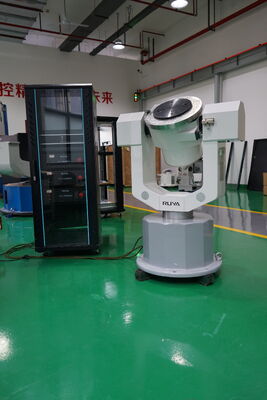

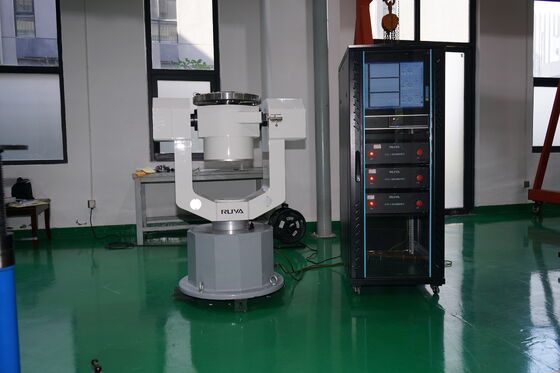

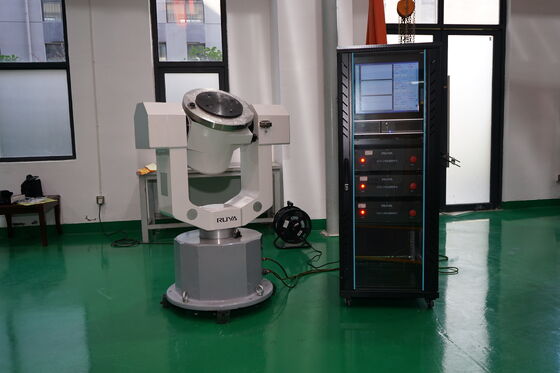

3DT400-A แท่นหมุนไฟฟ้าสามแกน รับน้ำหนัก 30 กก.
รายละเอียดสินค้า
แท่นหมุนไฟฟ้าสามแกนเป็นอุปกรณ์ทดสอบที่มีความแม่นยำสูงและมีองศาอิสระหลายระดับ พร้อมความสามารถในการเชื่อมโยงสามแกน ได้แก่ แกนราบ (X), แกนเงย (Y) และแกนหมุน (Z) และสามารถจำลองการเคลื่อนที่ของทัศนคติที่ซับซ้อนได้อย่างแม่นยำ ใช้ระบบขับเคลื่อนเซอร์โวประสิทธิภาพสูงและรองรับโหมดควบคุมหลายโหมด เช่น ตำแหน่งและความเร็ว เหมาะสำหรับการทดสอบประสิทธิภาพแบบไดนามิกและการสอบเทียบระบบนำทางเฉื่อย อุปกรณ์นำทางทางการบิน และแพลตฟอร์มรักษาเสถียรภาพทางอิเล็กทรออพติคอล การออกแบบแบบแยกส่วนเข้ากันได้กับเซ็นเซอร์และโหลดต่างๆ และเมื่อรวมกับโครงสร้างที่มีความแข็งแกร่งสูง ช่วยให้มั่นใจได้ถึงการสั่นสะเทือนต่ำและความแม่นยำในการวางตำแหน่งซ้ำสูง ตอบสนองความต้องการการทดสอบมาตรฐานสูงของสถาบันวิจัยทางวิทยาศาสตร์และอุตสาหกรรมทหาร
พารามิเตอร์ผลิตภัณฑ์
|
ข้อมูลจำเพาะ |
||
|
1 |
น้ำหนักบรรทุก |
30 กก. |
|
2 |
เส้นผ่านศูนย์กลางโต๊ะ |
Ф450mm |
|
3 |
ความเรียบของโต๊ะ |
0.02mm |
|
4 |
การวิ่งออกของโต๊ะ |
0.02mm |
|
5 |
ความแม่นยำในการหมุนของสามแกน |
±3″ |
|
6 |
ความตั้งฉากของสามแกน |
±3″ |
|
7 |
จุดตัดของสามแกน |
Ф0.5mm diameter ball |
|
8 |
ข้อผิดพลาดในการวางตำแหน่งของตำแหน่งเชิงมุม |
±2″ |
|
9 |
ความสามารถในการทำซ้ำในการวางตำแหน่งของตำแหน่งเชิงมุม |
±2″ |
|
10
|
ช่วงอัตรา
|
inner frame:0.01°/s~300°/s； |
|
middle frame:0.01°/s~200°/s； |
||
|
outer frame:0.01°/s~200°/s； |
||
|
11
|
ความแม่นยำของอัตรา
|
ω≤1°/s , 2×10-3 (1° average) |
|
1°/s≤ω<10°/s , 2×10-4 (10° average) |
||
|
ω≥10°/s , 2×10-5 (360° average) |
||
|
12
|
ความเร่งเชิงมุมสูงสุด
|
inner frame:≥200°/s² |
|
middle frame:≥100°/s² |
||
|
outer frame:≥100°/s² |
||
|
13 |
User Slip Ring |
ปรับแต่งได้ |
วิดีโอ
|
|
