| ชื่อแบรนด์: | RUYA |
| เลขรุ่น: | 2DT650GZ-B |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 3-4 เดือน |
| เงื่อนไขการจ่ายเงิน: | T/T |

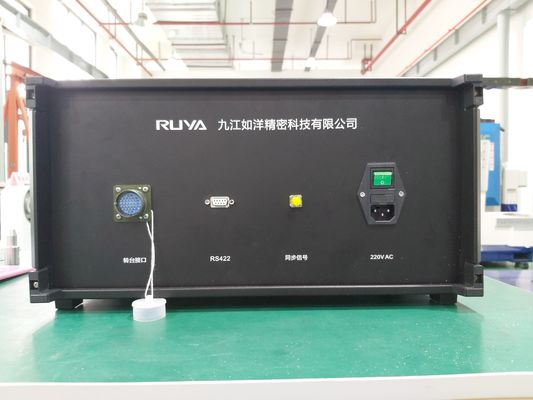

อุปกรณ์ออปโตอิเล็กทรอนิกส์ 2DT650GZ-B ประกอบด้วยแพลตฟอร์มเชิงกลและกล่องควบคุมที่เชื่อมต่อผ่านสายเคเบิล กล่องควบคุมมีอินเทอร์เฟซการสื่อสาร RS422 สำหรับการสื่อสารกับคอมพิวเตอร์โฮสต์

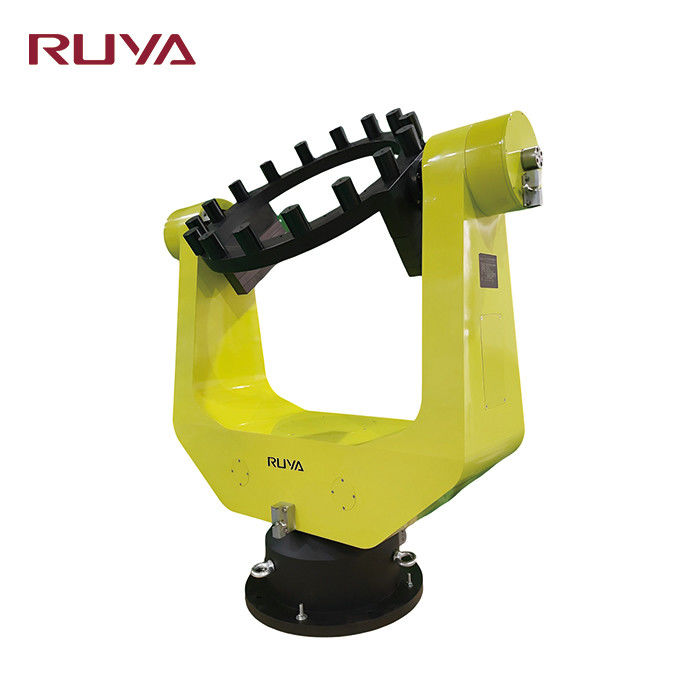

แท่นเชิงกลใช้โครงสร้างแนวตั้งขึ้นและลงโดยมีส่วนประกอบแกนพิทช์อยู่ที่ส่วนบนและส่วนประกอบแกนอะซิมัทในส่วนล่าง กล่องควบคุมรวมโมดูลวงจรสำหรับความละเอียดมุม มอเตอร์ขับเคลื่อน การแปลงกำลัง และการสื่อสารแบบอนุกรม
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| โหลดน้ำหนัก | 100กก |
| เส้นผ่านศูนย์กลางของโต๊ะ | Ф650มม |
| ความเรียบของโต๊ะ | 0.02มม |
| การวิ่งหนีของตาราง | 0.02มม |
| ความแม่นยำในการหมุนของแกนคู่ | ±3″ |
| ความตั้งฉากของแกนคู่ | ±3″ |
| จุดตัดของแกนคู่ | ลูกบอลขนาดเส้นผ่านศูนย์กลาง Ф0.5 มม |
| ข้อผิดพลาดในการวางตำแหน่งเชิงมุม | กรอบด้านนอก: ±5″ กรอบด้านใน: ±5″ |
| การทำซ้ำตำแหน่งของตำแหน่งเชิงมุม | ±2″ |
| ช่วงอัตรา | กรอบด้านใน: 0.001°/s~100°/s กรอบด้านนอก: 0.001°/s~100°/s |
| ช่วงโรตารีมุม | กรอบนอก: หมุนอย่างต่อเนื่อง กรอบด้านใน: ±90° |
| อัตราความแม่นยำ | ω≤1°/s: 2×10⁻³ (เฉลี่ย 1°) 1°/s≤ω<10°/s: 2×10⁻⁴ (เฉลี่ย 10°) ω≥10°/s: 2×10⁻⁵ (เฉลี่ย 360°) |
| ความเร่งเชิงมุมสูงสุด | กรอบด้านใน: ≥30°/s² กรอบด้านนอก: ≥30°/s² |
วิดีโอ
|
| ชื่อแบรนด์: | RUYA |
| เลขรุ่น: | 2DT650GZ-B |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T/T |
อุปกรณ์ออปโตอิเล็กทรอนิกส์ 2DT650GZ-B ประกอบด้วยแพลตฟอร์มเชิงกลและกล่องควบคุมที่เชื่อมต่อผ่านสายเคเบิล กล่องควบคุมมีอินเทอร์เฟซการสื่อสาร RS422 สำหรับการสื่อสารกับคอมพิวเตอร์โฮสต์
แท่นเชิงกลใช้โครงสร้างแนวตั้งขึ้นและลงโดยมีส่วนประกอบแกนพิทช์อยู่ที่ส่วนบนและส่วนประกอบแกนอะซิมัทในส่วนล่าง กล่องควบคุมรวมโมดูลวงจรสำหรับความละเอียดมุม มอเตอร์ขับเคลื่อน การแปลงกำลัง และการสื่อสารแบบอนุกรม
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| โหลดน้ำหนัก | 100กก |
| เส้นผ่านศูนย์กลางของโต๊ะ | Ф650มม |
| ความเรียบของโต๊ะ | 0.02มม |
| การวิ่งหนีของตาราง | 0.02มม |
| ความแม่นยำในการหมุนของแกนคู่ | ±3″ |
| ความตั้งฉากของแกนคู่ | ±3″ |
| จุดตัดของแกนคู่ | ลูกบอลขนาดเส้นผ่านศูนย์กลาง Ф0.5 มม |
| ข้อผิดพลาดในการวางตำแหน่งเชิงมุม | กรอบด้านนอก: ±5″ กรอบด้านใน: ±5″ |
| การทำซ้ำตำแหน่งของตำแหน่งเชิงมุม | ±2″ |
| ช่วงอัตรา | กรอบด้านใน: 0.001°/s~100°/s กรอบด้านนอก: 0.001°/s~100°/s |
| ช่วงโรตารีมุม | กรอบนอก: หมุนอย่างต่อเนื่อง กรอบด้านใน: ±90° |
| อัตราความแม่นยำ | ω≤1°/s: 2×10⁻³ (เฉลี่ย 1°) 1°/s≤ω<10°/s: 2×10⁻⁴ (เฉลี่ย 10°) ω≥10°/s: 2×10⁻⁵ (เฉลี่ย 360°) |
| ความเร่งเชิงมุมสูงสุด | กรอบด้านใน: ≥30°/s² กรอบด้านนอก: ≥30°/s² |
