เครื่องวัดความสอดคล้องแขนกระดูก
Created with Pixso. RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง

ชื่อแบรนด์: RUYA
เลขรุ่น: RA515
MOQ: 1 pc
ราคา: โปร่ง
ระยะเวลาการจัดส่ง: 5-10 working days
เงื่อนไขการจ่ายเงิน: T/T
ข้อมูลรายละเอียด
Place of Origin:
China
ได้รับการรับรอง:
ISO 9001
Accuracy:
0.035mm
Repeatability:
0.025mm

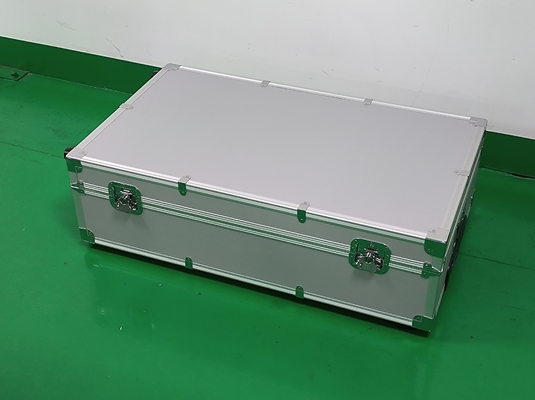

Packaging Details:
Flight case + Wooden box
Supply Ability:
1-10 pieces,2 weeks
คําอธิบายสินค้า

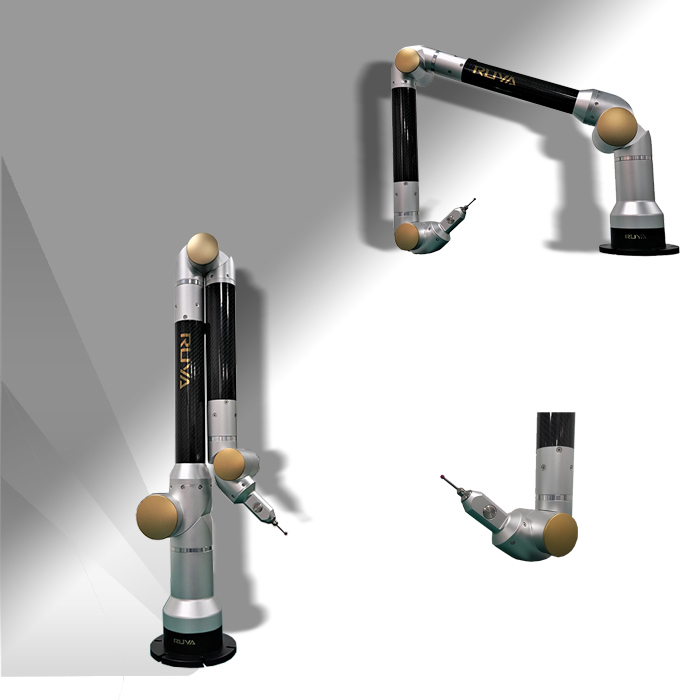

RUYA RA515 Articulated Arm Coordinate Measuring Machine Portable CMM  High Precision 3D Measuring Arm


รายละเอียดสินค้า


RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 0

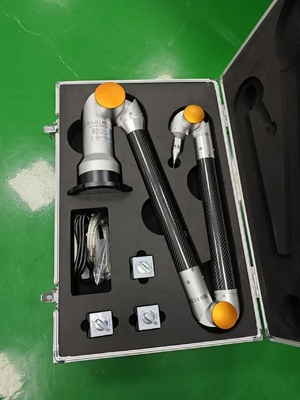

องค์ประกอบของเครื่องมือ
1—แท่นวาง,
2—ขาตั้งแม่เหล็ก (หรือถ้วยดูด, ขาตั้งสามขา),
3—ตัวเครื่องวัด,
4—คอมพิวเตอร์และซอฟต์แวร์,
5—หัววัดประกอบด้วยหลายส่วน
เมื่อทำการวัด จะต้องยึดติดกับแท่นวางอย่างมั่นคง (ไม่จำเป็นต้องได้ระดับ แต่ต้องรักษาตำแหน่งสัมพัทธ์ของเครื่องวัดและชิ้นงานที่ต้องการวัดให้คงที่ตลอดกระบวนการวัด) ตัวเครื่องวัดหลักถูกยึดด้วยถ้วยดูดหรือสกรู คอมพิวเตอร์แบบพกพาเชื่อมต่อกับตัวเครื่องหลักผ่านสายสัญญาณ USB และซอฟต์แวร์จะดำเนินการ การได้มาและการประมวลผลข้อมูลการวัดและการผลิตรายงานการวัด


การตรวจจับคุณสมบัติทางเรขาคณิต

1. วัดคุณสมบัติทางเรขาคณิตบนชิ้นงาน และผ่านการฉายภาพและการตัดกัน คุณสมบัติทางเรขาคณิตที่มีอยู่จะถูกปรับให้พอดีเพื่อสร้างคุณสมบัติใหม่

2. วิเคราะห์มิติเชิงพื้นที่อย่างรวดเร็ว เช่น ระยะทางและมุมระหว่างคุณสมบัติทางเรขาคณิต

3. สามารถปรับแต่งระบบพิกัดผ่านจุด เส้น และพื้นผิว และสามารถทำเครื่องหมายมิติเชิงเส้นได้



การตรวจจับความคลาดเคลื่อนทางเรขาคณิต GD&T

ซอฟต์แวร์การวัดมีเครื่องมือ GD&T เพื่อประเมินรูปแบบและความคลาดเคลื่อนของตำแหน่งของคุณสมบัติทางเรขาคณิต ตัวอย่างเช่น ความตั้งฉาก ความขนาน ความเรียบ ความเป็นทรงกระบอก ความเป็นแกนร่วม ความเอียง ตำแหน่ง ฯลฯ



การเปรียบเทียบระหว่างแบบจำลอง 3 มิติและวัตถุจริง

ซอฟต์แวร์เข้ากันได้กับรูปแบบข้อมูล 3 มิติหลายรูปแบบและมีวิธีการจัดตำแหน่งพิกัดหลายวิธี สามารถเปรียบเทียบคุณสมบัติทางเรขาคณิตที่วัดได้และข้อมูลจุดพื้นผิวกับค่าทางทฤษฎีบนแบบจำลองสามมิติโดยอัตโนมัติ และจัดทำรายงานกราฟิกการวิเคราะห์ข้อผิดพลาด



รายงานผลการทดสอบ

สามารถส่งออกรายงานผลการทดสอบในรูปแบบ PDF, Excel และ mht ได้อย่างรวดเร็ว

ฟังก์ชันการปรับแต่งรายงานการตรวจสอบมีประสิทธิภาพ และรายงานผลลัพธ์สะดวกและรวดเร็ว พร้อมรูปภาพและข้อความ


สาขาการใช้งาน:ใช้ในสายการผลิตรถยนต์ อวกาศ การต่อเรือ การผลิตอุปกรณ์ติดตั้งตรวจสอบ การผลิตแม่พิมพ์ ฯลฯ


พารามิเตอร์ผลิตภัณฑ์


ข้อมูลจำเพาะของซีรีส์ RA5
รุ่น ช่วงการวัดเชิงพื้นที่/ม. ข้อผิดพลาดในการระบุความยาวของพื้นที่/มม. ความสอดคล้องในการวัดพิกัดแกนเดียว /มม.
RA515 1.5m 0.035mm 0.025mm
RA520 2.0m 0.045mm 0.032mm
RA525 2.5m 0.060mm 0.035mm
RA530 3.0m 0.080mm 0.056mm
RA535 3.5m 0.100mm 0.071mm



อุปกรณ์เสริมเพิ่มเติม:

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 1


RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 2

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 3

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 4

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 5

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 6

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 7

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 8

RUYA RA515 เครื่องวัดระดับความสอดคล้องแขนกระดูกมือ CMM พกพาแขนวัด 3 มิติความแม่นยําสูง 9
