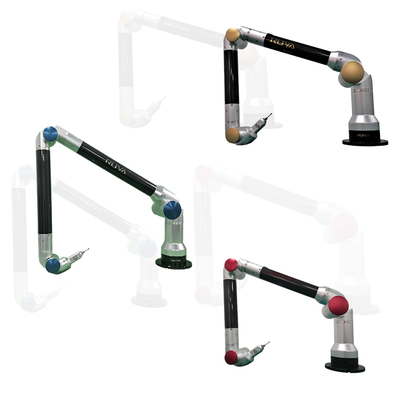

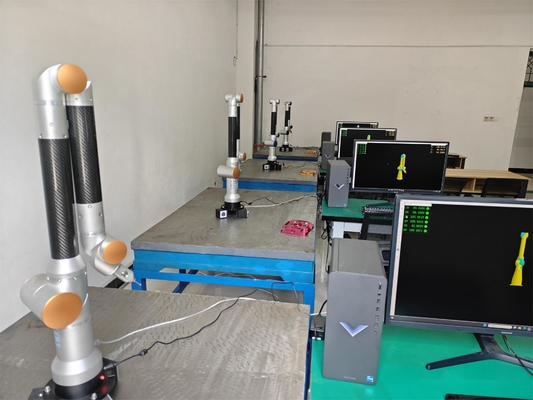

เครื่องวัดพิกัด 3 มิติแบบพกพาความแม่นยำสูง RA535 3D Measuring Arm Articulated Arm Coordinate Measuring Machine

รายละเอียดสินค้า

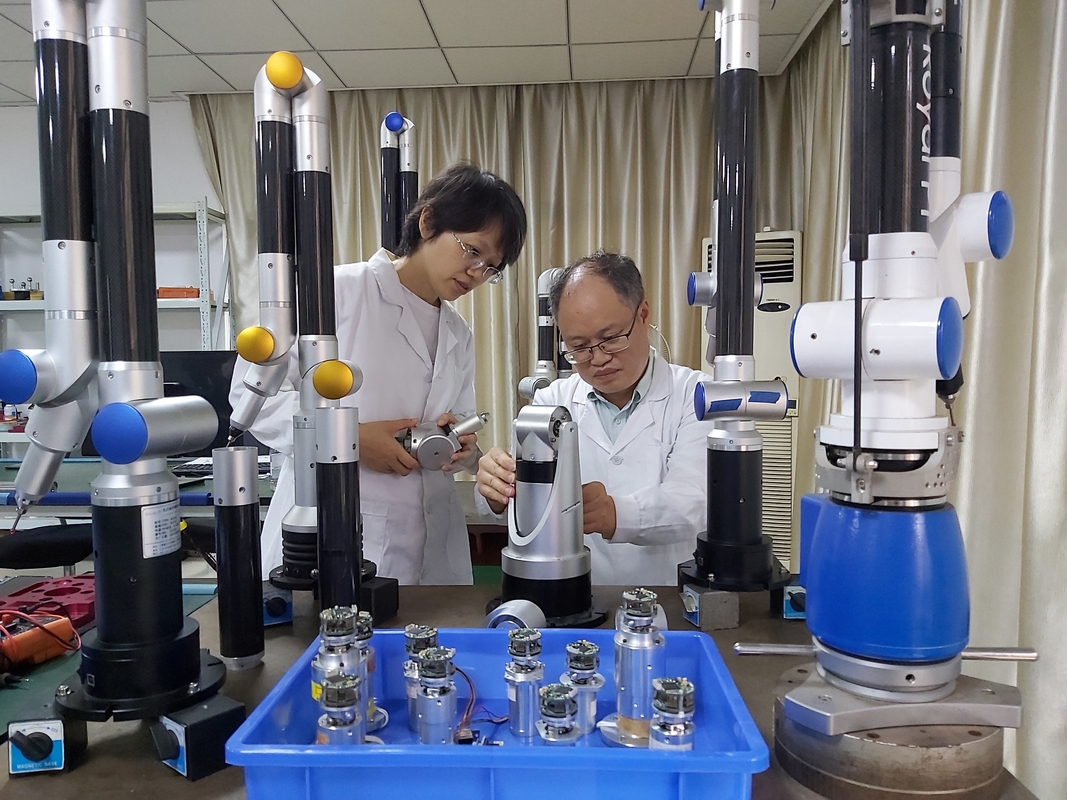

RA5 SERIES CMM Portable Measuring ARMส่วนใหญ่ใช้ในการวัดความแม่นยำของสายการผลิตรถยนต์, โรงงานซ่อมบำรุงอากาศยาน, โรงงานต่อเรือ, โรงงานผลิตหัวรถจักร, โรงงานผลิตแม่พิมพ์ ฯลฯ

ความแม่นยำ ของการ ทดสอบ (สอดคล้องกับ มาตรฐาน พิกัด สากล ทั่วไป B89.4.22-2004):

(1) วิธีการทดสอบความสามารถในการทำซ้ำจุดเดียว: โพรบมาตรฐานวางอยู่ในกรวยรังในทิศทางจากข้อมูลหลายจุดที่รวบรวมโดยซอฟต์แวร์เพื่อคำนวณจุดไปยังค่าเบี่ยงเบนมาตรฐานและกรวยของแต่ละจุด (จุดเดียว) ค่าเบี่ยงเบนมาตรฐานเฉลี่ยของศูนย์กลาง วิธีการนี้ใช้ในการทดสอบและวัดความสามารถในการทำซ้ำของอุปกรณ์

(2) วิธีการวัดความยาวความแม่นยำเชิงพื้นที่: ช่วงการวัด วัดด้วยความยาวมาตรฐานของการทดสอบหลายครั้ง ค่าความยาวของอุปกรณ์มาตรฐาน ผลการวัดที่มีค่าเบี่ยงเบนมาตรฐานระหว่างอุปกรณ์กับค่าเบี่ยงเบนมาตรฐาน หาก 95% ของผลการวัดอยู่ในความแม่นยำของการสอบเทียบ ค่าเบี่ยงเบนมาตรฐานของ ± 2σ ระดับความเชื่อมั่นเป็นไปตามข้อกำหนด วิธีการนี้เป็นเกณฑ์ความแม่นยำของระบบการวัดคุณภาพทั่วไป

การตรวจจับคุณสมบัติทางเรขาคณิต

1. วัดคุณสมบัติทางเรขาคณิตบนชิ้นงาน และผ่านการฉายภาพและการตัดกัน คุณสมบัติทางเรขาคณิตที่มีอยู่จะถูกปรับให้พอดีเพื่อสร้างคุณสมบัติใหม่

2. วิเคราะห์มิติเชิงพื้นที่อย่างรวดเร็ว เช่น ระยะทางและมุมระหว่างคุณสมบัติทางเรขาคณิต

3. ระบบพิกัดสามารถปรับแต่งได้ผ่านจุด เส้น และพื้นผิว และสามารถทำเครื่องหมายมิติเชิงเส้นได้

การตรวจจับความคลาดเคลื่อนทางเรขาคณิต GD&T

ซอฟต์แวร์การวัดมีเครื่องมือ GD&T เพื่อประเมินรูปแบบและความคลาดเคลื่อนตำแหน่งของคุณสมบัติทางเรขาคณิต ตัวอย่างเช่น แนวตั้ง ขนาน ความเรียบ ความเป็นทรงกระบอก ความเป็นศูนย์กลาง การเอียง ตำแหน่ง ฯลฯ

การเปรียบเทียบระหว่างแบบจำลอง 3 มิติและวัตถุจริง

ซอฟต์แวร์เข้ากันได้กับรูปแบบข้อมูล 3 มิติหลายรูปแบบและมีวิธีการจัดตำแหน่งพิกัดหลายวิธี สามารถเปรียบเทียบคุณสมบัติทางเรขาคณิตที่วัดได้และข้อมูลจุดพื้นผิวกับค่าทางทฤษฎีบนแบบจำลองสามมิติโดยอัตโนมัติ และให้รายงานกราฟิกการวิเคราะห์ข้อผิดพลาด

รายงานผลการทดสอบ

รายงานผลการทดสอบในรูปแบบ PDF, Excel และ mht สามารถส่งออกได้อย่างรวดเร็ว

ฟังก์ชันการปรับแต่งรายงานการตรวจสอบมีประสิทธิภาพ และรายงานผลลัพธ์สะดวกและรวดเร็ว พร้อมรูปภาพและข้อความ

สาขาการใช้งาน:ใช้ในสายการผลิตรถยนต์, การบินและอวกาศ, การต่อเรือ, การผลิตอุปกรณ์จับยึดการตรวจสอบ, การผลิตแม่พิมพ์ ฯลฯ

พารามิเตอร์ผลิตภัณฑ์

อุปกรณ์เสริมเพิ่มเติม:
