| ชื่อแบรนด์: | RUYA |
| เลขรุ่น: | - |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| ระยะเวลาการจัดส่ง: | 4-6 เดือน |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

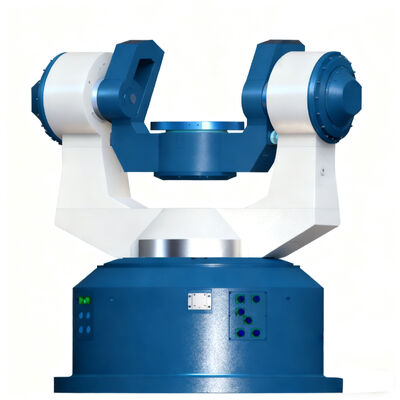

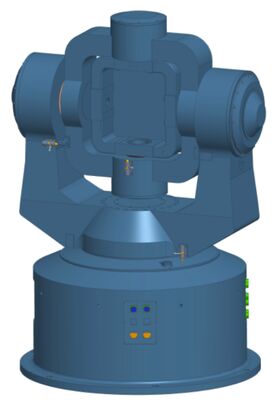

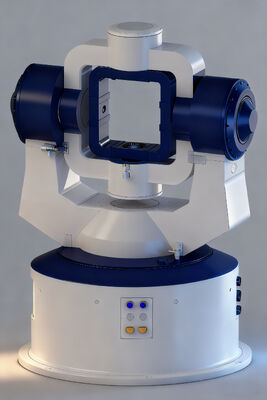

เครื่องพลิกเสียงแบบจําลอง 3 แกนความแม่นยําสูง การทดสอบและการประเมินการบิน HWIL ความสามารถสูง
เครื่องหมุนจําลองสามแกนประกอบด้วยสองส่วนหลัก:ร่างเครื่องหมุนและระบบวัดและควบคุมเครื่องหมุนเสียงใช้ U-O-Oหรือ U-ยู-โครงสร้าง T, ระบบแกนกลแม่นยําและโครงสร้างแพลตฟอร์มความแข็งแกร่งสูง มีฟังก์ชันจําลอง ตําแหน่ง อัตราและสวิง และสามารถจําลองการเคลื่อนไหวสามมิติของภาระ. มันใช้ในพื้นดินครึ่งฟิสิกอลระบบจําลองเพื่อให้เกิดสภาพแวดล้อมการเคลื่อนไหวที่ใกล้กับจริงสําหรับภาระ เช่น ระบบการนําทางแบบอินเนอร์เซียลหรือตําแหน่งสามแกนและอัตรามาตรฐานสําหรับภาระในการทดสอบ, และใช้ในการทดสอบและทดลองส่วนประกอบของ inertialและระบบการนําทางแบบอินเนอร์เซียล
1.ความจุสูงสุด35กก(รวมกับเครื่องติดตั้ง);
2.ภาระขนาด: 400mm × 400mm × 450mm
3.Tต้นตัดสามแกน: ± 0.3 มิลลิเมตร
4.ความตั้งสามแกน: ± 18 ′′
5.ความแม่นยําของพื้นที่ติดตั้ง: ≤±2′′; ความแม่นยําของพื้นที่ตั้งตําแหน่ง: ≤±2′′;
6.การรั่วไหลของแม่เหล็กที่พื้นที่การติดตั้ง: ≤0.1mT(10 มม.ถึงพื้นที่ติดตั้ง);
7.วงแหวนสลิกแบบนํา: ผู้ใช้ช่องทางควรมีแหวนไม่น้อยกว่า 80 แหวน
8.ขนาดประมาณของพื้นเครื่องคือ: ความยาว 1600 × ความกว้าง 1450 × ความสูง2200mm;
9.น้ําหนัก:ประมาณ 3000 กิโลกรัม
หลัก ตัวชี้วัดการทํางาน
|
|
เครื่องปั่นแบบจําลองสามแกน |
||
|
รอลล์(แกนภายใน) |
ปิช(แกนกลาง) |
Yaw (แกนภายนอก) |
|
|
มุมหมุน ระยะ |
360 องศาต่อเนื่อง |
360 องศาต่อเนื่อง |
360 องศาต่อเนื่อง |
|
มุมสูงสุดอัตรา |
400 o/s |
400 o/s |
300 o/s |
|
ความเร่งมุมสูงสุด |
4000o/s2 |
2500o/s2 |
3000 o/s2 |
|
ขั้นต่ําเสถียร อัตรา |
0.003 o/s |
0.003 o/s |
0.003 o/s |
|
ความแม่นยําของตําแหน่งมุม |
± 10.8′′ |
± 10.8′′ |
± 10.8′′ |
|
อัตราการตอบสนองความถี่ สองสิบ 0.5 °
|
12Hz |
10Hz |
10Hz |
|
การตอบสนองในช่วงเวลาของสัญญาณขั้นตอน (ขนาด 1°): การเกินความจํากัด ≤ 25%, การสั่นครั้ง ≤ 1 |
|||
