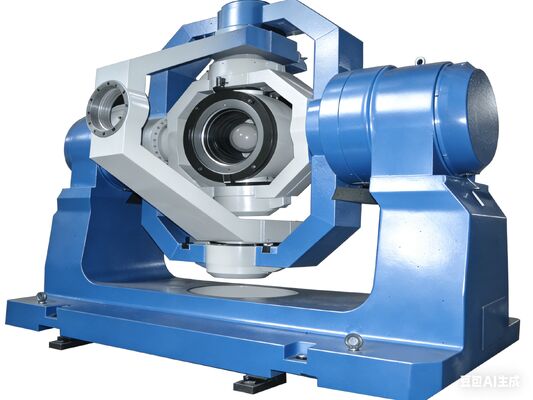

เครื่องจำลองการเคลื่อนที่ของเที่ยวบินการทดสอบและประเมินผล HWIL ประสิทธิภาพสูงนี้มีโต๊ะหมุนจำลองห้าแกนที่จำลองทัศนคติของเครื่องบินต่างๆ ในสภาพแวดล้อมการทำงานได้อย่างแม่นยำ โดยจะจำลองลักษณะทางกลระหว่างการบินจริงอย่างสมจริง และส่วนใหญ่จะใช้สำหรับการทดลองการเคลื่อนที่ในการจำลองทัศนคติในอวกาศของส่วนประกอบเฉื่อย

ระบบนำเสนอความสามารถในการตอบสนองไดนามิกสูง ความสามารถในการรับน้ำหนักขนาดใหญ่ และฟังก์ชันที่ครอบคลุม รวมถึงตำแหน่ง อัตรา การสั่นแบบไซนูซอยด์ และการจำลองการเชื่อมโยงแบบห้าแกน เหมาะสำหรับการทดลองจำลองกึ่งกายภาพของระบบออปโตอิเล็กทรอนิกส์ในอากาศ

โครงสร้างทางกลประกอบด้วยสององค์ประกอบหลัก:

• จานหมุนสามแกน- จำลองการเคลื่อนไหวของทัศนคติของเครื่องบินโดยใช้โครงสร้าง OUT สำหรับองศาอิสระในการหมุน การหันเห และระยะพิทช์
• จานหมุนสองแกน- จำลองการเคลื่อนที่สัมพัทธ์ของเป้าหมายโดยใช้โครงสร้าง OU สำหรับมุมราบและองศาความอิสระ

แต่ละแกนมีฟังก์ชันตำแหน่ง อัตรา การแกว่ง และการจำลอง เพื่อสร้างสภาพแวดล้อมการเคลื่อนที่จำลองที่ครอบคลุมสำหรับเครื่องบิน เครื่องค้นหา และเครื่องจำลองเป้าหมาย

• โหลดสูงสุด:เครื่องเล่นแผ่นเสียงแบบสามแกน: ≥ 35 กก. (รวมอุปกรณ์ติดตั้ง) เครื่องเล่นแผ่นเสียงแบบสองแกน: ≥ 80 กก. (รวมอุปกรณ์ติดตั้ง)
• ขนาดโหลด:เครื่องเล่นแผ่นเสียงสามแกน: ≥φ300mm × 600mm; เครื่องเล่นแผ่นเสียงสองแกน: ≥φ300มม. × 400 มม
• จุดตัดระหว่างสามแกนและสองแกน:ทรงกลมรัศมี ≤ 1 มม
• ความตั้งฉากระหว่างแกน:±10″
• ข้อผิดพลาดในการหมุนมุมเอียง:±10″
• ขนาดแผ่นเสียงเชิงกล:ประมาณ 5000 × 2500 × 3600 มม
• น้ำหนัก:ประมาณ 15,000 กก
