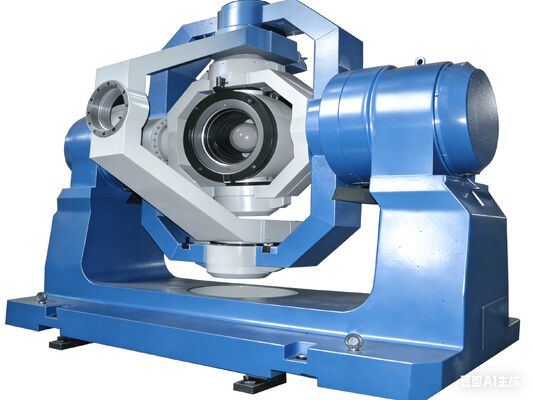

เครื่องพลิกเสียงแบบจําลอง 5 แกนความแม่นยําสูง การทดสอบและการประเมินการบิน HWIL ความสามารถสูง

เครื่องหมุนจําลอง 5 แกนสามารถจําลองท่าทางต่าง ๆ ของเครื่องบินในสภาพแวดล้อมการทํางานของมัน โดยการนําลักษณะทางกลที่เกี่ยวข้องออกมาเป็นจริงระหว่างการบินจริงมันถูกใช้เป็นหลักในการทดลองการเคลื่อนไหวแบบจําลองอารมณ์สเปซขององค์ประกอบอินเนอร์เซียล, มีความสามารถในการตอบสนองแบบไดนามิกสูง, ความจุใหญ่, ตําแหน่ง, อัตรา, การสั่นสะเทือนไซนูโซอิด, และฟังก์ชันจําลองการเชื่อมโยงห้าแกนมันสามารถใช้ในการทดลองจําลองครึ่งฟิสิกส์ของระบบ optoelectronic ในอากาศ.

โครงสร้างทางกลของมันประกอบด้วยจานหมุนสามแกนจําลองการเคลื่อนไหวของเครื่องบินและจานหมุนสองแกนจําลองการเคลื่อนไหวของเป้าหมายแต่ละแกนมีตําแหน่ง, อัตรา, การสวิง, และฟังก์ชันจําลอง, ให้สภาพแวดล้อมการเคลื่อนไหวจําลองสําหรับภาระ เช่นเครื่องบิน, เครื่องค้นหา, และเครื่องจําลองเป้าหมายโปรแกรมหมุนสามแกนใช้โครงสร้าง O-U-T เพื่อจําลองสามองศาของอิสระของการหมุนของเครื่องบิน: โรลล์, ยา, และ pitch. โปรแกรมหมุนสองแกนใช้โครงสร้าง O-U เพื่อให้เกิดความเป็นอิสระสองระดับของการหมุน: azimuth และ pitchการจําลองการเคลื่อนไหวที่สัมพันธ์ (ความชันและมุมเส้นสายตา) ระหว่างเครื่องบินและเป้าหมาย.

1.ความจุสูงสุด: สามแกนเปลี่ยนตาราง: ≥35กก(รวมกับเครื่องติดตั้ง);คู่-แกนเปลี่ยนตาราง:≥ 80กิโลกรัม (รวมเครื่องติดตั้ง);

2.ภาระขนาด:ขนาด 3 แกนเปลี่ยนตาราง: ≥φ300mm×600 มม.;คู่-แกนเปลี่ยนตาราง:≥φ300mm×400 มม.;

3.การตัดระหว่างสามแกนและสองแกน: ลูกกลมรัศมี ≤ 1 mm

4.ความตั้งตรงระหว่างแกน: ± 10 ′′

5.ความผิดพลาดการหมุนมุมมัก: ± 10′′

6.ขนาดประมาณของเครื่องจักรกล เครื่องหมุนเสียงคือ: ความยาว5000× ความกว้าง 2500 × ความสูง 3600mm;

7.น้ําหนัก: ประมาณ 15,000 กิโลกรัม

ตัวชี้วัดผลงานหลัก
